Descripción

Divisores de productos a granel con estándar de hasta 70.000 b/h, tipo a doble eje con cabeza de persecución.

Los divisores se componen de un robusto bastidor portante electrosoldado en tubular de acero barnizado o de acero inox, en las secciones 100x100x2 y 100x50x2 (peso solo del bastidor 310 kg) y regulable en altura ± 50 mm. El diseño de la estructura ha sido concebido en modo de facilitar la limpieza del suelo en sombra.

La parte superior del bastidor sostiene las guías lineales de aluminio, destinadas a la movimentación de los ejes laterales y longitudinales de la cabeza de cambio. La movimentación de dichos ejes se efectúa por medio de 2 motores brushless acoplados a reductores epicicloidales.

La carrera de la cabeza perseguidora está dimensionada sobre la base de los datos de diseño a fin de optimizar la funcionalidad de cambio de la máquina.

Todas las compuertas del grupo de cambio están realizadas en perfil extrudo de aluminio y están equipadas con guías salva-producto en polietileno blanco de rápida sustitución.

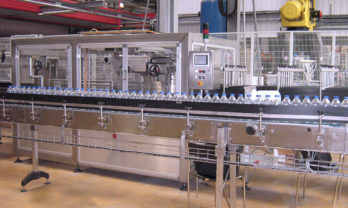

Los divisores están completados por el grupo de al lado, motorizado para la dosificación de los productos en ingreso, mientras que en salida perfeccionan el suministro la cinta transportadora y las guías necesarias para terminar la evacuación de las botellas.

Las motorizaciones del transportador principal y del grupo de al lado en ingreso, son por medio de movimiento de reductores de velocidad fija, mandados por el cuadro de interruptores de mando, fabricado en acero inox y fijado directamente a bordo de la máquina.

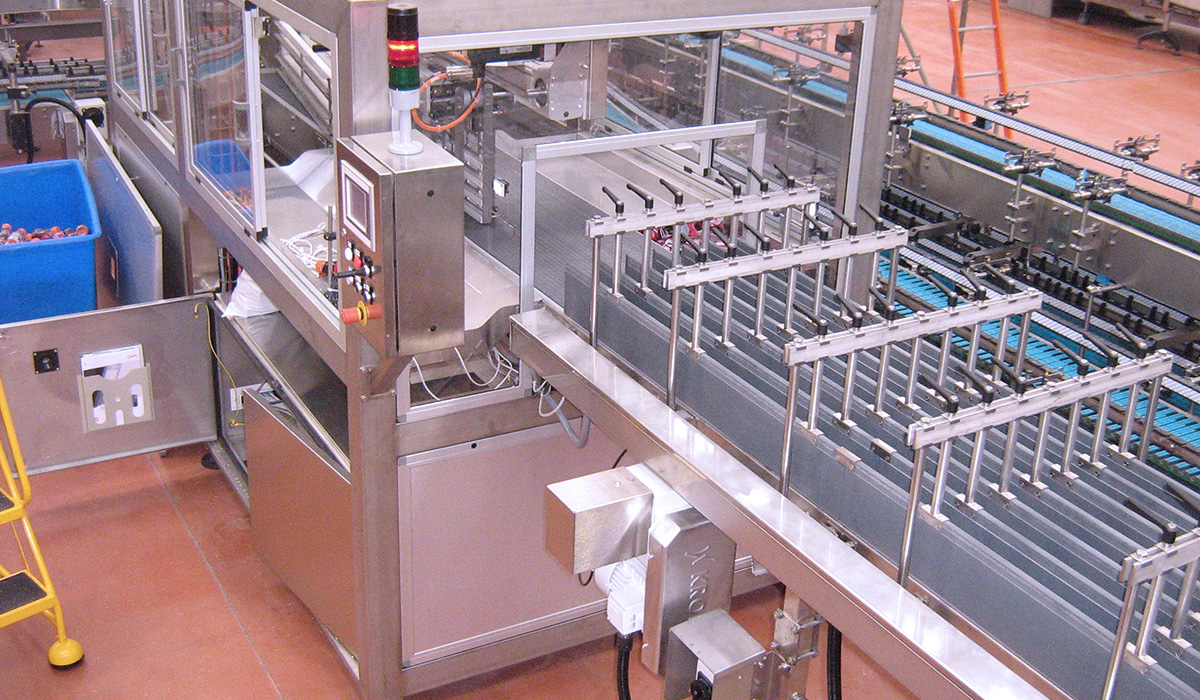

El grupo de cambio está compuesto en el modo siguiente:

• Un primer grupo de ingreso fijo, regulable en anchura por medio de volante con contador de posición
• Un grupo de guías telescópicas con solución de continuidad durante los desplazamientos transversales de la cabeza de cambio
• Una carretilla con movimiento transversal, regulable en anchura por medio de volante con contador de posición
• Una cabeza de cambio con movimiento e persecución, regulable en anchura por medio de volante con contador de posición, completa con compuertas dedicadas de aluminio anodizado con conexión fija a la cabeza misma y conexión telescópica a la carretilla por medio de barras templadas y rodillos de guía

Protecciones

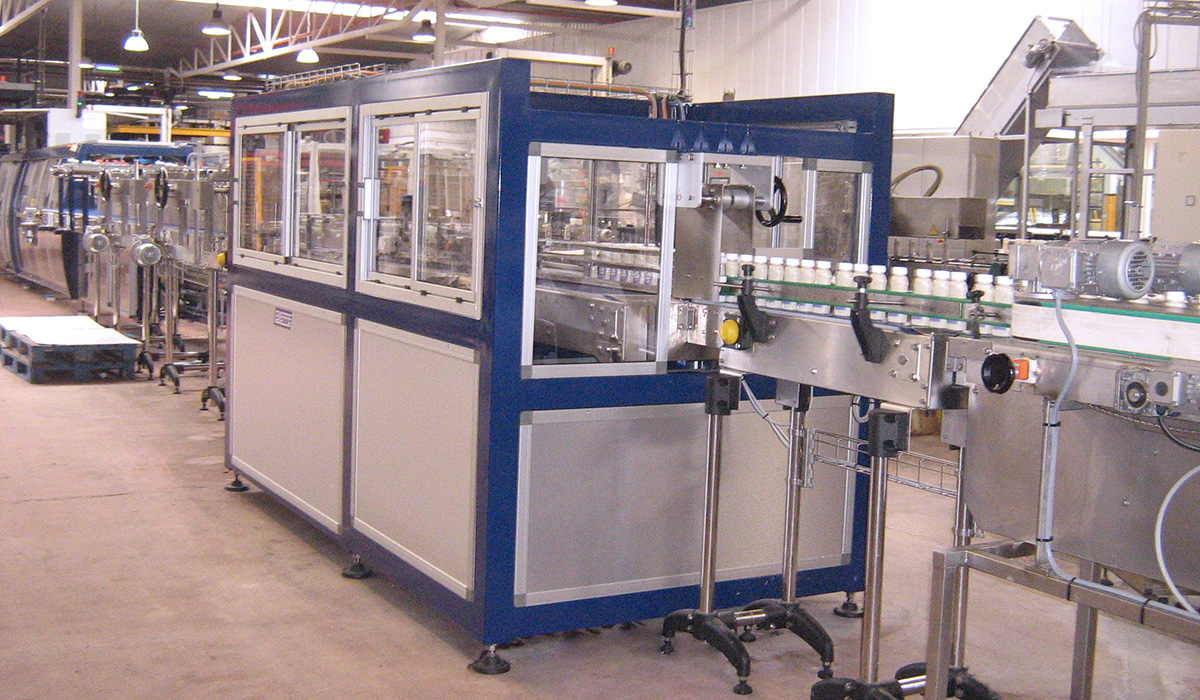

La estructura de los divisores dispone de protecciones perimetrales realizadas según las normas vigentes.

La parte inferior se compone de paneles de acero INOX AISI 304, fijados a la estructura portante y la superior, se compone de paneles de policarbonato de 15 mm de espesor con una práctica apertura corrediza.

Los accesos al interior de la máquina son fáciles y sin estorbos suplementarios, en el respeto de la proyección de la máquina en plano y además están prrotegidos por microinterruptores de seguridad. Estos accesos están además protegidos por microinterruptores de seguridad.
